制御盤

名古屋市中区 地震対策 防火対策 動力制御盤工事 ダクト消火設備連動用

名古屋市中区 地震対策 防火対策 動力制御盤工事 ダクト消火設備連動用

繁華街の大型飲食店など消防法により火災を感知した場合に厨房の熱源機器や排風機などを連動して停止させなければならないためシーケンスなどを組み連動制御をします。

この制御盤は店舗改装工事に伴い用途変更のため自社にて既設店舗の制御盤を組み直したものです。



制御盤 既設状態(不要な機器は取り外してあります)

kimg0510

↓制御盤の組み込み後

kimg0554

この後は現場にて弊社作業員により微調整と連動試験が行われ店舗内の電気配線、その他の機器及び分電盤などと接続されます。

すべての工事が終わりますと消防署員による検査を受けます。



ダクト消火設備連動用動力制御盤工事は名古屋市中区で施工しました。

ご依頼いただきありがとうございました。

施工場所:名古屋市中区



名古屋市中区 ビルテナント 分電盤、制御盤の製作と設置工事

名古屋市中区 テナント 分電盤、制御盤の製作と設置工事

名古屋市内の某テナントにおいて使用されます分電盤及び制御盤の製作と取付けを行いました。

ビルの主電源から供給を受ける電源盤と電灯回路(1Φ3W100V,200V)、動力回路(3Φ3W200V)及び防災盤との連動制御盤です。

KIMG0133 KIMG0134 KIMG0135 KIMG0136 2016-04-28 17.51.23

分電盤、制御盤の製作と設置工事は名古屋市中区で施工しました。

ご依頼いただきありがとうございました。

施工場所:名古屋市中区



名古屋市港区 制御盤ボックス 自社製作

名古屋市港区 制御盤ボックス 自社製作

制御ボックスを弊社にて組み込んだものがありますのでご紹介いたします。



1.タイマーと人感センサー、自動点滅器の組み込み回路です。

制御としましては照明灯を16時~23時までタイマーで起動し点灯。ただし、自動点滅器にて周囲が明るい場合には起動せず。

そして23時~16時までの間は、

人感センサーの設定において周囲が暗く人を感知した場合に照明が点灯する仕組みです。



~材料の選定から組み込みまで自社施工~

2016-01-21 16.16.19 2016-01-21 16.16.36?? 2016-01-21 16.29.17 2016-01-21 17.05.20 2016-01-21 17.05.54?? 2016-01-21 17.17.03

2.2台のモーターを起動するための制御ボックスです。

手動で入り切りをかけるだけの制御ですが、

サーマルリレーにて過負荷などが起きた場合に停止するようになっています。



~材料の選定から組み込みまで自社施工~

2016-02-23 17.53.28 2016-02-23 18.25.12 2016-02-24 08.54.20 2016-02-24 08.54.43 2016-02-24 08.55.02 KIMG0118



今回は、施工事例ではなく、自社オリジナルの制御ボックスの紹介です。

施工場所:名古屋市港区



名古屋市天白区 分電盤内 制御盤 スイッチ式ブレーカー取替工事 電磁接触器取替工事

名古屋市天白区 分電盤内 制御盤 スイッチ式ブレーカー取替工事 電磁接触器取替工事

分電盤内に取り付いております、ブレーカーと電磁接触器の取替工事です。

ブレーカー取替前
2016-02-18 10.27.44 2016-02-18 10.28.12

ブレーカー取替中
2016-02-18 10.47.27

ブレーカー取替後
2016-02-18 12.47.22

ヒューズ式のブレーカーからスイッチ式のブレーカーへ取替完了しました。

それに合わせ電磁接触器も新しいものに取替をいたしました。



スイッチ式ブレーカー 電磁接触器取替工事は名古屋市天白区で施工しました。

ご依頼いただきありがとうございました。

施工場所:名古屋市天白区



愛知県名古屋市 制御盤組み換え工事

愛知県名古屋市 制御盤組み換え工事

ポンプの制御盤を組み替える電気工事です。

セレクタスイッチとリレーを新しく取り付け、新たに試験用で交互運転のモーターを強制で同時運転出来るようにしました。



制御盤組み換え工事前
2014-11-15 09.01.56 2014-11-15 09.01.49 2014-11-15 09.02.24 2014-11-15 09.02.17

制御盤組み換え工事中
2014-11-15 09.42.10 2014-11-15 09.42.31

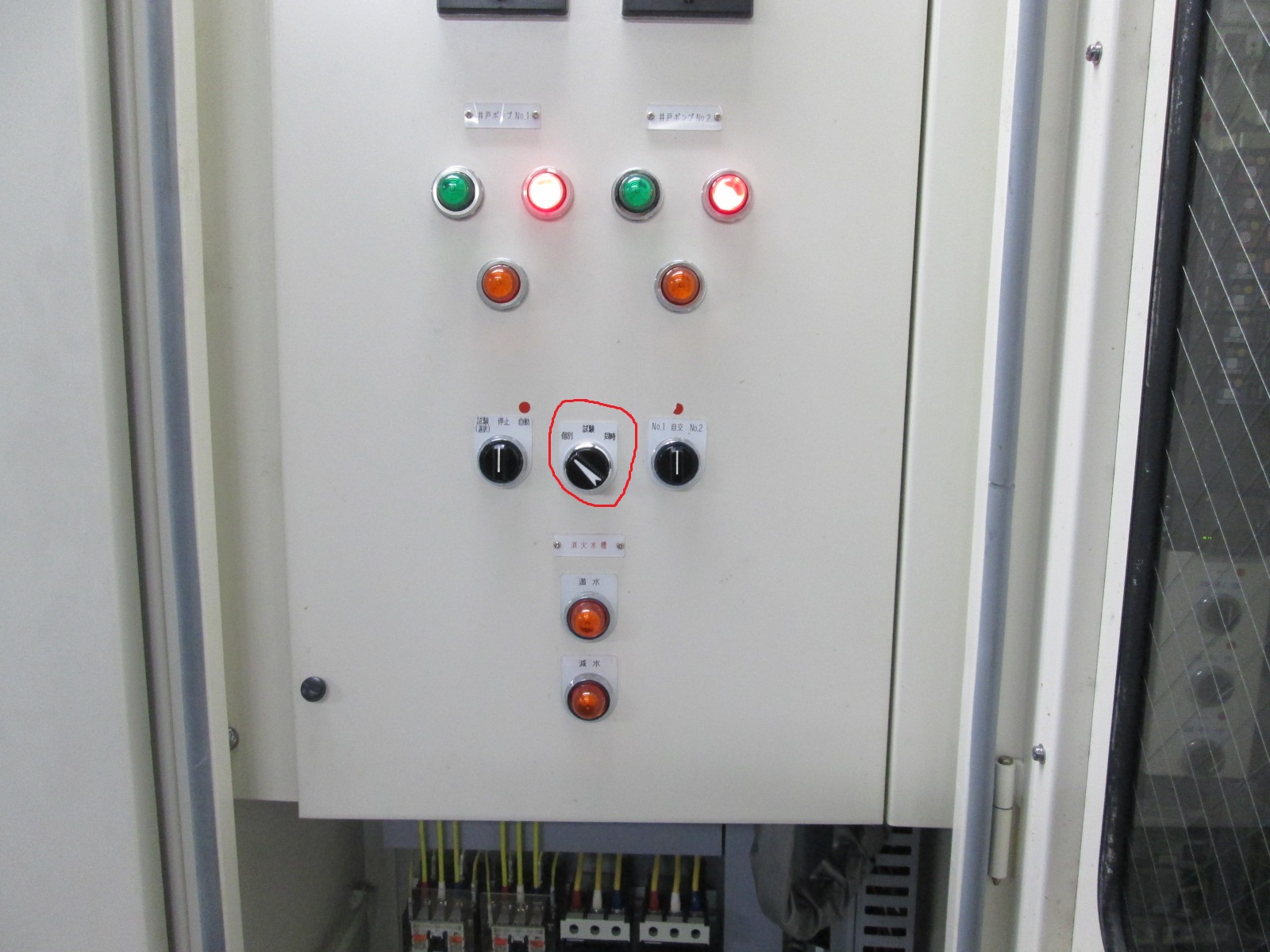

制御盤組み換え工事後

わかりにくいですが赤丸の中を新しく取り付けました。
2014-11-15 11.37.35 2014-11-15 11.37.42 2014-11-15 11.37.57 2014-11-15 11.38.05

制御盤組み換え工事は愛知県名古屋市で施工しました。

ご依頼いただきありがとうございました。

施工場所:愛知県名古屋市



愛知県名古屋市 井水ろ過装置 制御盤電源配管配線工事

愛知県名古屋市 井水ろ過装置 制御盤電源配管配線工事

井水ろ過装置制御盤への電源供給工事を行いました。

施設建物屋上のキュービクル設備より電源を引き出し、井水ろ過装置制御盤へ配管、配線をし、電源を接続します

使用電線管はポリエチライニング鋼管42Φで使用ケーブルはCVT38sqです。

2014-09-23 09.52.59 2014-09-23 09.51.49 2014-09-23 09.51.43 2014-09-23 09.51.37 2014-09-23 10.54.25 2014-09-23 10.24.16 2014-09-23 10.24.29 2014-09-23 12.44.57 2014-09-23 12.45.04

制御盤電源配管配線工事は愛知県名古屋市で施工しました。

ご依頼いただきありがとうございました。

施工場所:愛知県名古屋市



愛知県名古屋市 施設 分電盤 電磁開閉器 マグネットスイッチ取替工事

愛知県名古屋市 施設 分電盤 電磁開閉器 マグネットスイッチ取替工事

電気工事 マグネットスイッチ(電磁開閉器、接触器)取替

施設分電盤内に収められているマグネットスイッチ(電磁開閉器)が経年劣化で異音がするとのことで取替をいたしました。

マグネットスイッチ取替工事前

既設
20130508_113754

マグネットスイッチ取替工事後

取替後
20130508_115453

古いものと新しいものの同じ端子に接続するだけですが接点端子(操作回路)の位置が違うため表示を確認する必要があります。

マグネットスイッチ取替工事は愛知県名古屋市で施工しました。

ご依頼いただきありがとうございました。

施工場所:愛知県名古屋市



愛知県名古屋市 荷物用エレベーター用 制御盤組立 電気工事

愛知県名古屋市 荷物用エレベーター用 制御盤組立 電気工事

制御盤組立(名古屋市電気工事)

荷物用エレベーター防護柵のリミットスイッチ反応オン、オフ制御盤

制御方法:1F、2Fの荷物用エレベーター前の防護柵が両方とも閉じるとエレベーターが上下できる仕組みです。
(緊急用に自己保持なしの強制作動ボタン付きです。)

004 (2)005 (2)
006 (2)010 (2)

荷物用エレベーター用 制御盤組立 電気工事は愛知県名古屋市で施工しました。

ご依頼いただきありがとうございました。

施工場所:愛知県名古屋市





愛知県 幼稚園 教室増設 電気工事 制御盤移設工事

愛知県 幼稚園 教室増設 電気工事 制御盤移設工事

制御盤移設電気工事(愛知県内某幼稚園)
愛知県内の某幼稚園にて倉庫を壊し、新たに教室を増設するため制御盤の移設をいたしました。

↓移設前(左)、移設後(右)
012?002

移設するための配線の移動はビニル電線管で、支持金具はゴムキャップの保護付です。
001003

制御盤移設工事は愛知県名古屋市で施工しました。

ご依頼いただきありがとうございました。

施工場所:愛知県名古屋市
